发布时间:2018-01-14 08:48 发布者: 访问次数:1048次

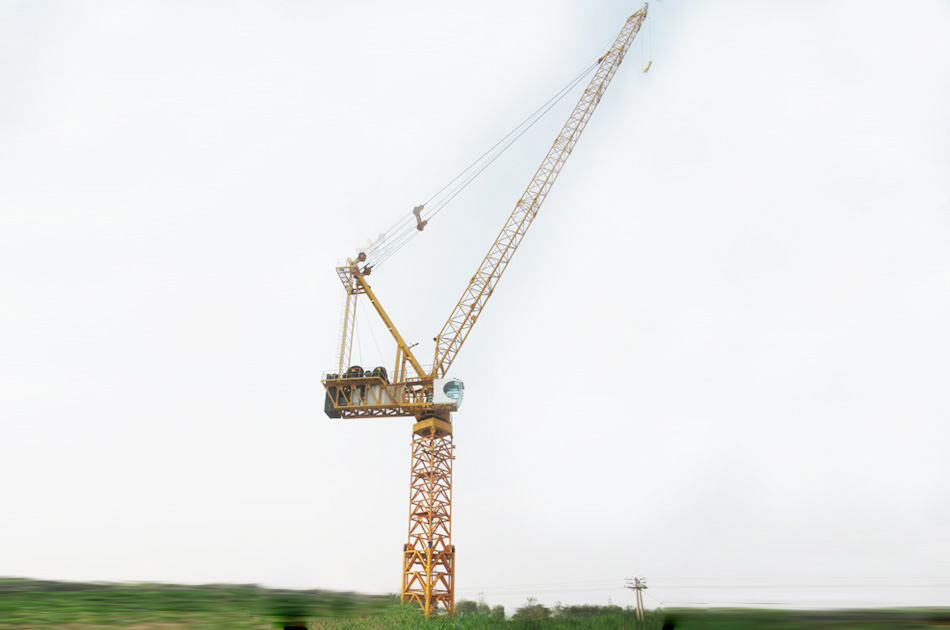

QGD400动臂式塔式起重机是贵州黔力重工有限公司引进廊坊院技术、法国波坦生产工艺并按照GB/T13752-92《塔式起重机设计规范》、GB/T3811-2008 《起重机设计规范》、GB/T5031-2008 《塔式起重机》等标准设计及制造的新型建筑用塔式起重机。该机为臂架变幅、液压顶升、上回转自升式多用途塔机,该塔机工作方式多,使用范围广,该机有固定式、底架式、附着式、行走式、内爬式...
1.2、规格参数
型号:QGD400
类别:动臂系列
额定起重力矩:400t.m
最大起重量:20T
臂端起重量:5.0T
臂长:60M
独立高度:65m
附着高度:182m
片式标准节:2.5m×2.5m×6.0m
1.3、亮点介绍
技术亮点
a. 该机采用动臂式结构,抗干扰性好于塔头式塔机;
b、性能参数及技术指标国内领先,整机外形为国际流行式,非常美观,深受国内外用户的喜爱;
c、工作方式多,适用范围广。该机有固定式、行走式、底架式、附着式等多种工作方式,适用各种不同的施工对象;
d. 工作速度高,调速性能好,工作平稳,效率高;
f. 司机室宽敞、舒适、视野开阔,给操作者创造良好的工作环境。
电器控制系统亮点
e、采用全变频机构,起制动平稳高效,定位准确,保养维护简便;
f、配置优质齐全的安全装置,且为机械式或机电一体化产品,其可靠性高、精度高,确保塔机安全工作。
钢结构亮点
h、各部件通过有限元受力软件分析计算,设计更加安全;
i、塔身为片式标准节,运输方便,互换性高;
j、大量采用Q345B材质型材,钢结构重量轻,承载力高,使用寿命长。
1.4、产品配置
起升机构 |
倍率 |
a=2 |
a=4 |
起重量(T) |
10-5 |
20-10 |
|
速度(m/min) |
0-48 |
0-24 |
|
功率(kW) |
90 |
||
最大容绳量(m) |
620 |
||
变幅机构 |
功率(kW) |
63 |
|
速度(min) |
(15。-81。)≤3 |
||
回转机构 |
功率(kW) |
2×7.5 |
|
速度(m/min) |
0~0.5 |
||
工作电源 |
380 V (±10% ) /50 Hz |
